ООО «ФСП Инжиниринг» проводят грунтовые испытания, осуществляют обследование строительных конструкций и геотехнический мониторинг. Для выполнения этих работ используются датчики, измеряющие напряжённость грунта. Приборы FSG типа используются для замеров давления, которое оказывается на конструкцию или пласт грунта.

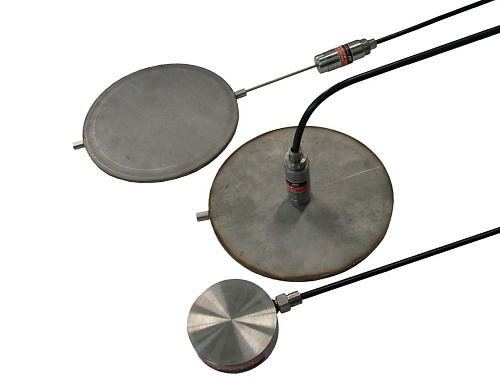

Рабочая часть устройства состоит из двух пластин. Они имеют круглую форму и сделаны из нержавеющей стали. Между спаянными по кругу пластинами остаётся зазор, который выполняет функцию диафрагмы. Узкая полость заполняется этиленгликолем. Объём этого пространства изменяется, когда увеличивается или уменьшается грунтовое давление на активную часть диафрагмы. Верхняя пластина имеет меньшую толщину и является активной. Именно она реагирует на изменение напряжения грунта.
Датчики давления FSG типа отличаются от струнных способом расшифровки полученных сигналов. К измерительному элементу подводится тензодатчик из фольги, который реагирует на давление, считывает импульс и преобразовывает его в электрический сигнал. Электроника фиксирует данные и выдаёт коэффициент, который учитывается для расчёта грунтового напряжения.
С помощью FSG датчиков измеряется не только сила давления, но и его направление.
Полученные регистратором данные используются:
– с целью измерения грунтового напряжения в скважинах и тоннелях;
– в ходе контроля разнонаправленных сил у поверхности подземных коридоров;
– при расчёте несущей способности фундамента;
– для определения силы давления грунта на площадке будущего строительства;
– в рамках проверки суммарного давления на дамбу;
– при измерении давления в периоды вспучивания грунта.
С помощью датчиков проверяются проектные гипотезы. Без них невозможно получить точные динамические показания в реальном времени. Так контролируется качество работ в области гражданского и промышленного строительства.
Удобство использования и снятия показаний – главное преимущество. Датчики могут располагаться в грунте разными способами. Для уточнения показаний и исключения возможности ошибки в траншею укладываются несколько датчиков. В этом случае точность проведённых вычислений гарантирует высокую точность.
Приборы FSG типа могут использоваться и в экстремальных условиях при повышенной влажности, перепадах температуры и агрессивном химическом воздействии почвы. Точность измерений не зависит от длины соединительного кабеля.
Все устройства могут быть объединены в общую сеть. Показания с неё снимаются автоматически. Для дистанционного управления системой датчиков используется программный комплекс. Обновления графиков нагрузок отслеживает УСМ-портал.
Возможно расширение технической базы FSG датчиков. В оборудование встраиваются стабилизаторы скачков напряжения и термистры измеряющие температурные показатели. Это позволяет получать комплекс данных о свойствах грунта.
Приборы представляют запаянную среду, которая изолирована от любого внешнего воздействия, кроме давления. Это обеспечивает большой срок эксплуатации, что также является преимуществом. Измерения могут проводиться настолько долго, насколько этого требуют условия эксперимента.
|
