Основан на определении свойств проверяемого объекта на основании регистрации амплитуды и времени прохождения ультразвуковой волны через контролируемый участок сваи.
Целью ультразвуковой дефектоскопии свай является определение сплошности и прочности материала ствола сваи, отсутствие или наличие раковин, пористости, наличие включения в бетон грунтовых компонентов, локализация дефектов, получение ультразвуковой модели сваи по всей ее длине.
Дефектоскопия свай проводится согласно ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности» и ASTM D6760 (Standard Test Method for Integrity Testing of Concrete Deep Foundations by Ultrasonic Crosshole Testing).
Суть методики:

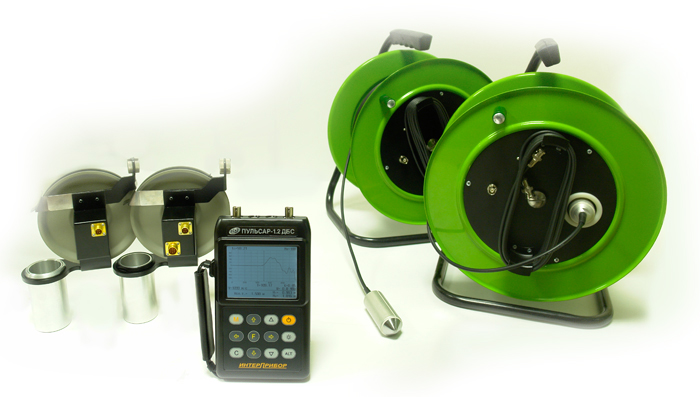

Заблаговременно в арматурный каркас сваи, по всей его длине, устанавливаются металлические трубки доступа диаметром не менее 57 мм, в количестве трех и более штук. С обеих сторон трубки должны иметь герметичные заглушки, предохраняющие от попадания внутрь грязи и строительного мусора. После бетонирования сваи и набора бетоном прочности не менее 50%, с трубок доступа снимаются верхние герметичные заглушки, и трубы наполняются водой (или другой контактной жидкостью). На сваю устанавливаются специальные катушки через которые пропускаются кабели, соединяющие датчики и регистрирующее оборудование. В одну трубу опускается датчик-излучатель, а в другую датчик-приёмник. Ультразвуковая волна передается от излучателя к приемнику в виде импульсов с заданной частотой. Датчики параллельно перемещаются по всей длине сваи или любой другой обследуемой конструкции снизу вверх.
В качестве регистрируемого параметра используется амплитуда ультразвуковой волны и время ее прохождения через контролируемый участок сваи (конструкции). Эти параметры однозначно связаны с качеством материала (бетона) сваи. Сигналы, поступающие от измерительных приборов во время прохождения ультразвуковой волны, регистрируются и обрабатываются на ПК, а затем выдаются в виде искомой информации о целостности и однородности ствола сваи.
