Трещиномеры

Трещиномеры в строительной отрасли позволяют обследовать здания на предмет начальной стадии их разрушения. Благодаря приборам для измерения трещин можно произвести оценку износа бетонных конструкции, плит дамб, тоннелей, железобетонных опор и мостов.

Трещиномеры измеряют параметры и отслеживают динамику углубления трещин в строительных конструкциях зданий и сооружений. Оборудование предназначено для быстрых и точных измерений с малой погрешностью.

Возможности трещиномера с датчиком перемещения

С помощью высокоточных приборов быстро определяется глубина залегания трещины и ширина дефекта на поверхности строительного материала. Измерение раскрытия трещин – это часть мероприятий, целью которых является контроль текущей ситуации. Целью регулярных замеров является выявление динамики, угрожающей целостности здания.

Для получения комплексных данных в программу исследований включаются электропотенциальные приборы разных типов. Они могут использоваться в экстремальных погодных условиях длительное время. Анализ полученных данных позволяет выявить опасность и избежать самопроизвольного обрушения. По результатам исследований назначается проведение восстановительных работ или демонтаж зданий, реконструкция и ремонт которых нерентабелен.

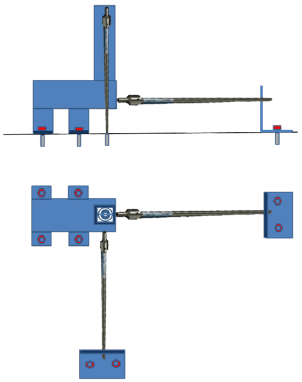

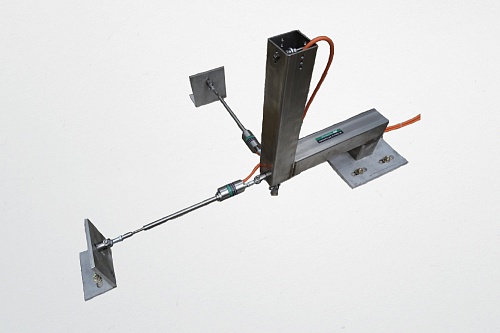

Струнные 3D трещиномеры

С помощью этих устройств измерение трещин проводятся в трёх плоскостях. Так диагностируются и изучаются расширения стыков в резервуарах, плотинах и туннелях. Приборы с водонепроницаемыми сенсорными датчиками позволяют проводить измерения под водой. Модели VW, изготовленные из нержавеющей стали, рассчитаны на проведение замеров в морской воде на глубине до 250 метров. Изделия серии Sj могут работать на глубине до 10 метров.

Кронштейн-датчики трёх-осевого приспособления крепятся к направляющей анкерным болтом. Конструкция установки может изменяться в зависимости от необходимости. Диапазон измерения глубины трещины и её ширины составляет 50-100-150-200 мм. Кабель соединяет основной блок с пультом управления и контроля.

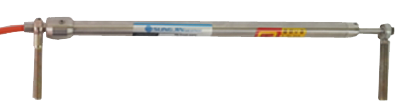

Датчики перемещения Sj

Динамику процесса в одной плоскости измеряет датчик перемещения. Предназначение прибора – постоянно проверять расстояние между стыками бетонных плит. Электропотенциальный трещиномер устанавливается на края образовавшейся щели. Его положение закрепляется анкерными болтами.

В случае увеличения ширины трещины датчик фиксирует степень расширения. Растягивающая сила струны в датчике изменяется. Струна намагничивается катушкой и генерирует частоту колебания, которая передаётся на устройство вывода. Показатель появляется на экране инженерного устройства.

Приборы фиксируют изменения в диапазоне 50-200 мм. Оборудование может использоваться на глубинах до десяти метров.

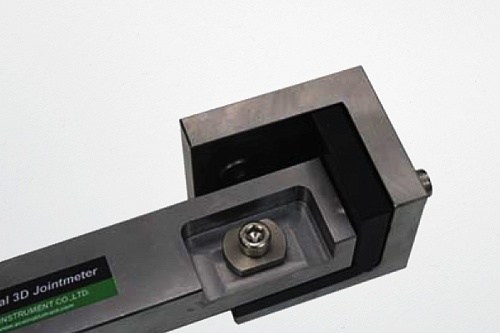

Механические 3D трещиномеры

Эти приборы являются самыми простыми в использовании. Для измерения трещин в бетоне датчик крепится на их краях. Для этого применяются крепкие анкеры. После установки текущий размер засекается на микрометре с круговой шкалой.

Измерение ширины раскрытия трещин ведутся периодически. Проверка состояния прибора покажет, изменилось ли положение трещиномера. С помощью этих устройств можно контролировать смещения на стыках плит из бетона в тоннелях, и мостовых опорах. Простой доступ к устройству – это главное условие для проведения качественных исследований.
